产品简介：CNC-520TT双主轴双刀塔数控车铣复合机采用整体铸造式斜床身，45°斜床身结构，并带厚重的加强筋设计，最大限度的减少了扭曲和热变形。4联动双主轴同时加工，双主轴双刀塔设计，在多轴多通道的CNC系统及后处理程序控制下，不仅可完成4轴联动加工，还可以实现零件自动调头加工、同时开粗精车，具备两个主轴工序互不干扰加工等一系列多功能。

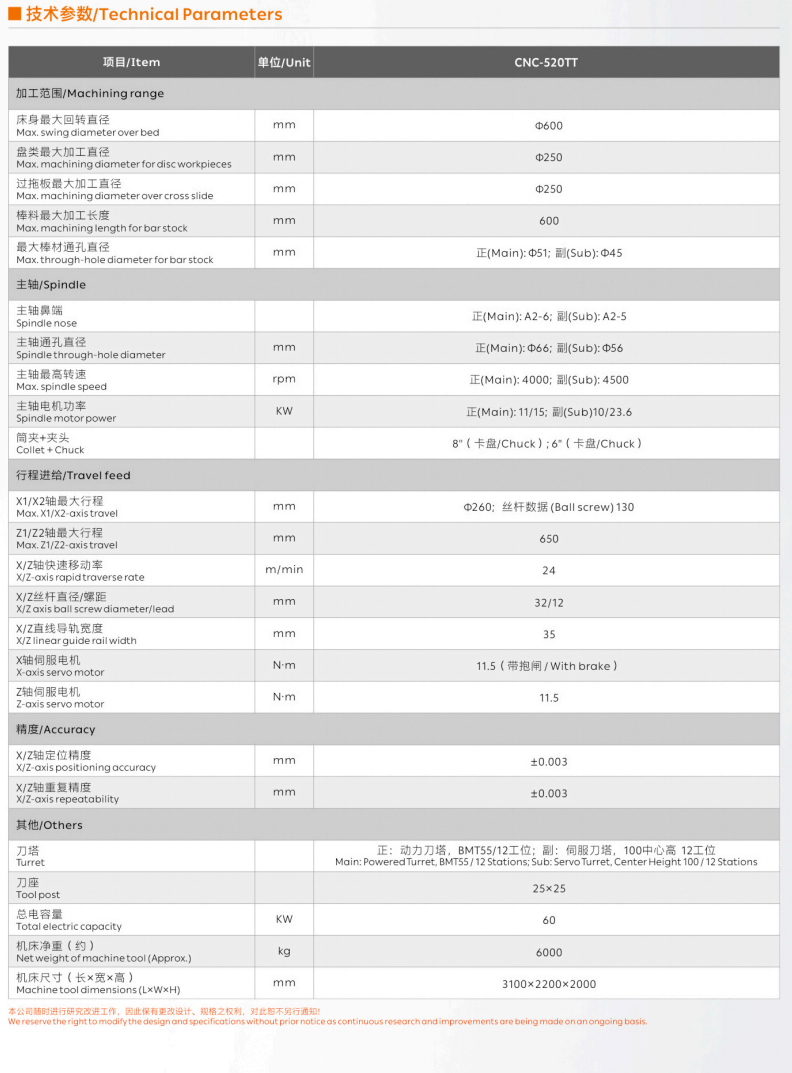

项目

名称

参数

床身

床身、底座优质铸铁联为一体，45°斜床身

加

工

范

围

床身最大回转直径

600

盘类最大加工直径

250

过拖板最大加工直径

250

棒料最大加工长度

600

最大棒材通孔直径

正：51

副：45

行

程

进

给

X1/X2轴最大行程

直径260    丝杆数据130

Z1/Z2/Z3轴最大行程

650

卡盘间隙

600

X1/X2/Z1/Z2/Z3轴快速移动率

24m/min

X1/X2/Z1/Z2/Z3丝杆直径/螺距

32/12

X1/X2/Z1/Z2/Z3直线导轨宽度

35

X1/X2轴伺服电机

11.5N.M（抱闸）

Z1/Z2/Z3轴伺服电机

11.5N.M

刀塔伺服电机

3N.M

动力头电机

11.5N.M

精 度

X1/X2/Z1/Z2/Z3轴定位精度

±0.003/300mm

X1/X2/Z1/Z2/Z3轴重复精度

±0.003/300mm

主     轴

主轴鼻端型式

正：A2-6

副：A2-5

主轴通孔直径

正：ɸ66

副：ɸ56

主轴最高转速

正：4000

副：4500

主轴伺服电机功率

正11/15KW

副10/23.6KW

液压夹紧系统

8寸(卡盘)

6寸(卡盘)

动力头

90°动力头（正刀塔）

ER25/3000rpm

0°动力头（正刀塔）

ER25/3000rpm

刀

塔

动力刀塔规格（正刀塔）

BMT55/12工位

伺服刀塔规格（副刀塔）

100中心高12工位

动力刀盘大小（正刀塔）

350

伺服刀盘大小（正刀塔）

420

刀柄规格（正/副刀塔）

□25*25

镗孔刀杆（正/副刀塔）

ɸ32

其

它

总电容量

60KW

机床净重

6000KG

机床尺寸（长*宽*高）

3100*2200*2000
